安全工器具检测设备卧式拉力试验机整机组成

作者:admin 浏览量: 发布时间:2019-9-20
    安全工器具检测设备卧式拉力试验机采用卧式框架结构,单出杆双作用活塞缸施加试验力,由计算机控制系统通过控制伺服阀等部件来实现试验过程的自动控制,试验数据由负荷传感器精确采集并传输至计算机,系统自动分析处理及存储试验结果,打印机可直接打印所需的试验报告,主要用于安全带、吊带、倒链(葫芦)、钢丝绳(头)、吊环、千斤顶、脚扣、防坠器等各种(类)试样的拉伸、压缩试验。
    卧式拉伸拉力试验机整机组成
    由主机系统、液压系统、控制系统、电气系统及试验附具组成,计算机控制系统通过控制伺服阀动作来实现对试验过程的自动控制。
    主机系统:
    主机框架采用焊接结构,框架前端装有油缸座和油缸,后端由封板固定,形成封闭的施力框架。活塞杆端部装有负荷传感器和一套插销附具,移动横梁上装有螺母丝杠副的预拉紧机构,螺母转动带动丝杠向后移动,将试样快速拉紧。丝杠前端装有另一套插销附具,两套附具可以分别连接试样的两端。

    主机为可调节空间结构。当拉伸不同长度的试样时,可以通过有级调整移动横梁的位置来调节拉伸空间的大小。在试验区域设有防护罩,可有效保护试验人员的安全。

卧式拉力试验机主机框架

    液压系统

    油源系统由油泵电机组、油箱及管路阀门必须采用304不锈钢材质(含阀组及配套设施)厚度不小于2mm必要的连接软管除外,油源配备风冷却装置。

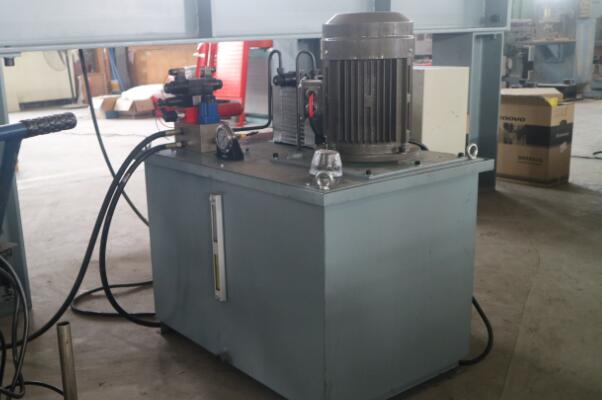

卧式拉力试验机油源系统

    电气部分

    电气控制台布置于试验操作区,并有专门设计的操作面板使各类操作一目了然。电气元器件采用知名品牌,性能稳定,质量可靠。操作按钮为24V弱电控制,保证了操作人员的安全。柜体(柜内)金属材料使用不锈钢材质板材不低于1.5mm防护等级不低于IP54。

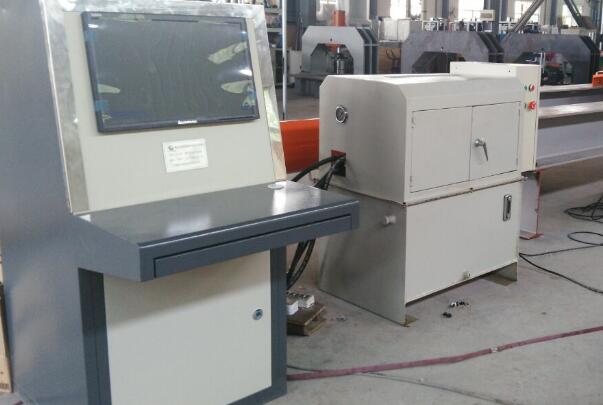

卧式拉力机试验机电气部分

    软件系统
    软件系统部分见电脑伺服绝缘子拉力试验机软件功能了解一下
    安全保护装置
    1.当试验力超过最大试验力的2%~5%或设定值时,过载保护;
    2.当活塞移动到极限位置时,行程保护;
    3.试验空间有金属防护罩防止试样断裂崩出;
    4.当出现紧急情况时,直接按下控制柜上的急停按钮,断电保护。
