杯突试验机与万能试验机工作原理

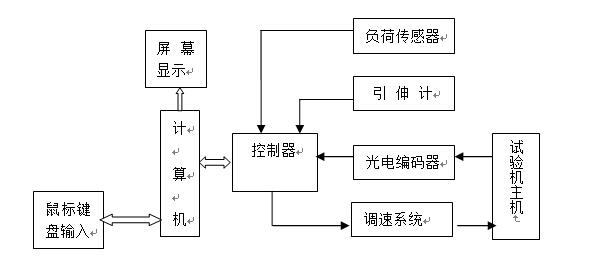

  电子万能试验机工作原理:由减速机构、试验机框架、测量控制系统，试验附具等几部分组成。试验机下部为底座，机座内有调速电机和圆弧同步带减速机构，电机通过减速驱动滚珠丝杠转动，丝杠上有传动螺母，传动螺母与移动梁固结在一起，丝杠转动，移动梁就上下移动，通过调节电机的转速就可以改变移动梁的移动速度，从而满足试验要求的各种素的，测力传感器固定在移动衡量上，传感器上连接有夹持试样一端的夹具，夹持试样另一端的夹具与上横梁或台面板联接，移动梁上下移动即可对试样进行拉伸或者压缩试验。该机带有位移传感器、在试验过程中，移动梁上的负荷传感器测定试验力的大小，位移传感器测量位移量，两者的信号经过滤波放大，由A/D转换到单片机，单片机采集处理试验数据并显示，同时进行过载判断处理和保护。
